噴碼機墨線調整技巧

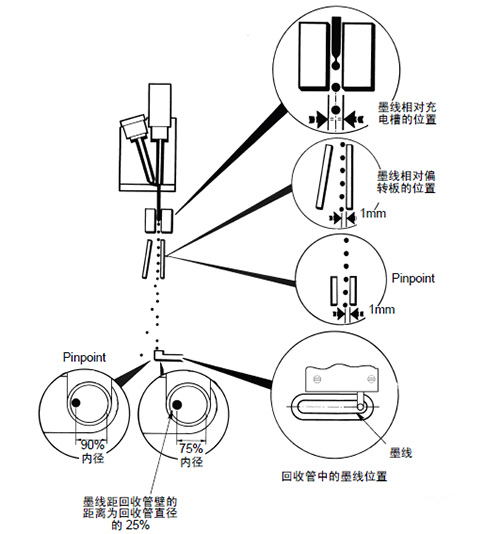

1.將打印頭外殼拿掉,可以看到打印頭組件。墨線的正確位置為正看回收管靠左1/4處(60微米,75微米噴嘴);1/10處(40微米噴嘴)
2.噴頭旋轉90度,墨線的正確位置為回收管正中間(40微米,60微米,75微米噴嘴)
3.墨線在充電槽正中間且平行。
4.墨線與右側偏轉板平行且間距為1-2mm。
噴碼機墨線調整步驟
步:準備小的十字螺絲刀和一字螺絲刀各一把。
第二步:按鍵盤上的扳手健輸入密碼并按確定,進入服務菜單。然后按住鍵盤上綠色的鍵不要放開,同時再按一下扳手健輸入密碼并確定,進入高級服務菜單,按一下手動,則進入手動模式(在手動模式下調墨線就不會出現回收管故障,高壓故障等等)。然后依次打開供墨電磁閥,泵,當墨水壓力目前值和設置值差不多時再開噴嘴電磁閥,然后將 規則 選擇到 壓力。然后就可以進行調節了,方法見下。
第三步:用1.5mm內六角螺絲刀松開鎖緊螺絲。如果墨線向左偏,用內六角螺絲刀將凸輪機構向右微調;
1.如果墨線向右偏,則將凸輪機構向左微調。
2.如果墨線向前偏,同樣松開鎖緊螺絲,并用內六角所絲刀將調節螺絲向左微調;
3.如果墨線向后片,則用內六角所絲刀將調節螺絲向右微調。
第四步:以上兩步調好以后,通過打印頭外殼的放大鏡觀察墨線在充電槽中的位置是否在正中間且平行。如果是,則墨線調整完成,如果否。則調整充電槽的位置。首先稍微松開充電槽支架螺絲(2顆)然后用根據剛才所觀察墨線在充電槽的位置,輕輕地搬動充電槽。注意一定要輕輕地,否則墨水會弄得一塌糊涂哦。調整好以后擰緊充電槽支架螺絲。
第五步:到此墨線位置調節完成。退出手動操作,開機使用測試。
